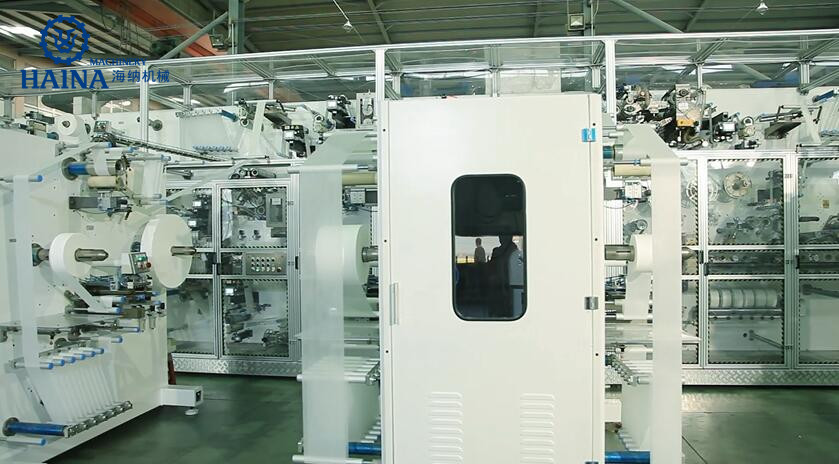

Linia produkcyjna pieluch dla niemowląt ISO9001 Nordson

opis produktu

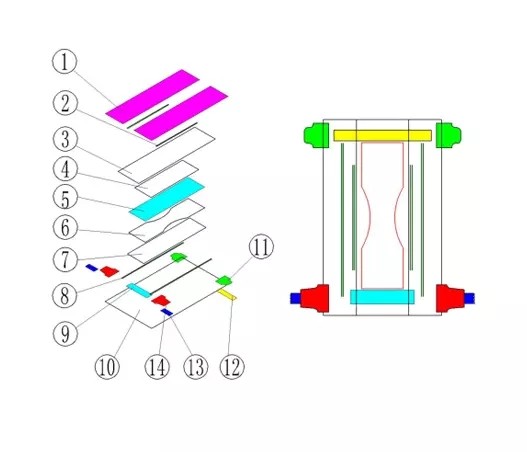

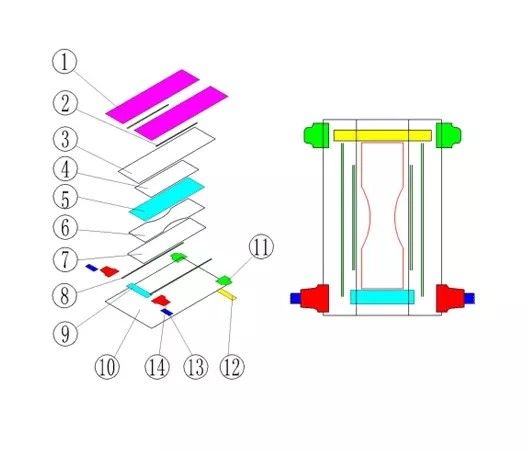

Automatyczna maszyna do produkcji pieluch elastycznych w kształcie litery T z przewodnikiem internetowym firmy Nordson

Standardowa konfiguracja maszyny:

1. Konstrukcja ramy maszyny i główni bohaterowie

Racjonalnie solidna kwadratowa rama stalowa: Panel o grubości 25 mm, zastosuj lakier lustrzany, obróbka 4 powierzchni, solidna klatka z kwadratową stalą 60 * 60 mm w konstrukcji modułowej, rama podstawy z kwadratową rurą 120 mm × 120 mm, dolna płyta o grubości 18 mm, 4 obróbka powierzchni również, poszerzenie po skrzyni biegów do naprawy.Płyta główna typu łączonego za pomocą śruby, zapewnia wysoką wydajność.

Główne wiadro zasysające powietrze jest wyposażone w wyświetlacz podciśnienia;koło napędzane czerpakiem powietrza jest wyposażone w szybkie mocowanie ułatwiające zdjęcie paska;dolna strona przenośnika taśmowego nad materiałem jest wyposażona w płytę nośną, aby zapobiec spadaniu polimeru i ciał obcych i zanieczyszczaniu dolnego materiału (specyfikacja taśmy jest oznaczona do konserwacji)
2. System kruszarki
3. System formowania kłaczków
4. System karmienia SAP
5. Podawanie bibułki od dołu, średnica rolki φ800 mm
6. Chusteczka górna, średnica rolki φ800mm
7. Puszysty rdzeń owinięty bibułką górną i dolną, może być również owinięty chusteczką jednoczęściową
8. Podawanie ADL, średnica rolki φ800mm
9. Wewnętrzne urządzenie tnące z rdzeniem puszystym 1 zestaw, zastosuj strukturę typu ramy, zwiększ żywotność noża
10. Nieszczelny mankiet
11. Dostawa włókniny hydrofilowej, średnica rolki 800 mm
12. Dostawa materiału magicznej taśmy:
13. Złożone z trzech części, dwustronne mocowanie, dociskanie kleju
14. Dostawa folii dolnej
15. Przednie doprowadzenie taśmy:
16. Jednostka formująca kształt X (opcjonalnie)
17. Warstwa wierzchnia, rdzeń absorpcyjny, dolne tłoczenie folii
18. Jeden zestaw jednostek tnących produkty
19. Elastyczny pas
20. Produkty Urządzenie do cięcia łukowego
21. Jednostka dociskowa (rolka w kształcie Y)
22. Składanie potrójne w pionie
23. Jednostka dociskowa (rolka kształtowa Y)
24. Jednostka transmisyjna
25. 1 zestaw finalnej jednostki tnącej
26. Jednostka transmisyjna składana poziomo
27. Jednostka składana poziomo
28. Jednostka transmisji produktu
29. Wyjście automatycznego odrzucania (pneumatyczne)
30. Pozioma transmisja układarki
Układarka pozioma napędzana serwomechanizmem przyjmuje podwójny popychacz i podwójne wyjścia.Naciska 25%, a prędkość 35-40 worków / minutę.Zakres każdego przycisku wynosi 12-36 sztuk / naciśnięcie.(Zwykle 12-18 sztuk)
