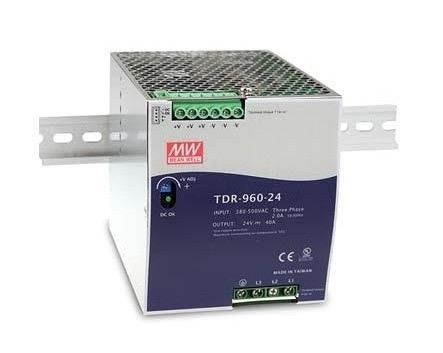

| MODEL |
TDR-960-24 |
TDR-960-48 |
|
WYNIK
|
NAPIĘCIE DC |
24V |
48V |
| |
AKTUALNY OCENIONY |
40A |
20A |
| |
ZAKRES PRĄDU |
0 ~ 40A |
0 ~ 20A |
| |
MOC ZNAMIONOWA |
960W |
960W |
| |
WADANIE I HAŁAS (maks.) Uwaga 2 |
180mVp-p |
250mVp-p |
| |
REGULACJA NAPIĘCIAZASIĘG |
24 ~ 28 V. |
48 ~ 55V |
| |
TOLERANCJA NAPIĘCIA Uwaga 3 |
± 1,0% |
± 1,0% |
| |
REGULACJA LINII |
± 0,5% |
± 0,5% |
| |
REGULACJA OBCIĄŻENIA |
± 1,0% |
± 1,0% |
| |
KONFIGURACJA, CZAS WZROSTU |
1000 ms, 100 ms / 400 VAC 800 ms, 100 ms / 500 VAC przy pełnym obciążeniu |
| |
CZAS OTRZYMANIA (typ.) |
12 ms / 400 VAC 14 ms / 500 VAC przy pełnym obciążeniu |
|
WEJŚCIE
|
ZAKRES NAPIĘCIA Uwaga 4 |
Trójfazowe 340 ~ 550VAC (możliwa praca dwufazowa) 480 ~ 780VDC |
| |
ZAKRES CZĘSTOTLIWOŚCI |
47 ~ 63 Hz |
| |
WSPÓŁCZYNNIK MOCY (typ.) |
PF ≧ 0,88 / 400VAC PF ≧ 0,86 / 500VAC przy pełnym obciążeniu |
| |
WYDAJNOŚĆ (typ.) |
94% |
94,5% |
| |
PRĄD AC (typ.) |
2A / 400VAC 1,4A / 500VAC |
| |
PRĄD INRUSH (typ.) |
ZIMNY START 60A |
| |
PRĄD NIESZCZELNOŚCI |
<3,5 mA / 530 V AC |
|
OCHRONA
|
PRZECIĄŻAĆ
|
105 ~ 130% znamionowej mocy wyjściowej |
| |
|
Rodzaj ochrony: stałe ograniczenie prądu, urządzenie wyłączy się po 3 sek., włącz ponownie, aby odzyskać |
| |
NADMIERNE NAPIĘCIE
|
29 ~ 33 V. |
56 ~ 65 V. |
| |
|
Typ ochrony: wyłącz napięcie o / p, włącz ponownie, aby odzyskać |
| |
POWYŻEJ TEMPERATURY |
Wyłącz napięcie o / p, odzyskuje automatycznie po spadku temperatury |
|
FUNKCJONOWAĆ
|
DC OK RZECZYWISTE WARTOŚCI STYKU (maks.) |
Obciążenie rezystancyjne 60Vdc / 0,3A, 30Vdc / 1A, 30Vac / 0,5A |
| |
BIEŻĄCE UDOSTĘPNIANIE |
Proszę zapoznać się z instrukcją obsługi |
|
ŚRODOWISKO
|
TEMP. PRACY.Uwaga 5 |
-30 ~ + 70 ℃ (patrz „Krzywa obniżenia”) |
| |
WILGOTNOŚĆ ROBOCZA |
20 ~ 95% RH bez kondensacji |
| |
TEMP. PRZECHOWYWANIA, WILGOTNOŚĆ |
-40 ~ + 85 ℃, 10 ~ 95% RH bez kondensacji |
| |
TEMP.WSPÓŁCZYNNIK |
± 0,03% / ℃ (0 ~ 50 ℃) |
| |
WIBRACJA |
Komponent: 10 ~ 500 Hz, 2G 10 min./1 cykl, 60 min.każdy wzdłuż osi X, Y, Z;Montaż: zgodność z normą IEC60068-2-6 |
|
BEZPIECZEŃSTWO I EMC
(Uwaga 6)
|
STANDARDY BEZPIECZEŃSTWA |
UL508, AS / NZS62368.1, EAC TP TC 004 zatwierdzone, IEC62368-1 CB zatwierdzone przez SIQ |
| |
WYTRZYMAŁE NAPIĘCIE |
I / PO / P: 3 kV AC I / P-FG: 2 kV AC O / P-FG: 0,5 kV AC O / P-DC OK: 0,5 kV AC |
| |
ODPORNOŚĆ IZOLACJI |
I / PO / P, I / P-FG, O / P-FG:> 100 M omów / 500 VDC / 25 ℃ / 70% RH |
| |
EMISJA EMC |
Zgodność z EN55032 (CISPR32), EN61204-3 klasa B, EN61000-3-2, -3, EAC TP TC 020 |
| |
ODPORNOŚĆ NA EMC |
Zgodność z EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), EN61204-3, poziom przemysłu ciężkiego, kryteria A, EAC TP TC 020 |
|
INNE
|
MTBF |
59,4 tys. Godz. Min.MIL-HDBK-217F (25 ℃) |
| |
WYMIAR |
110 * 125,2 * 150 mm (szer. * Wys. * Gł.) |
| |
USZCZELKA |
2,47 kg;6 sztuk / 15,8 kg / 1,47 CUFT |
